Beschrijving

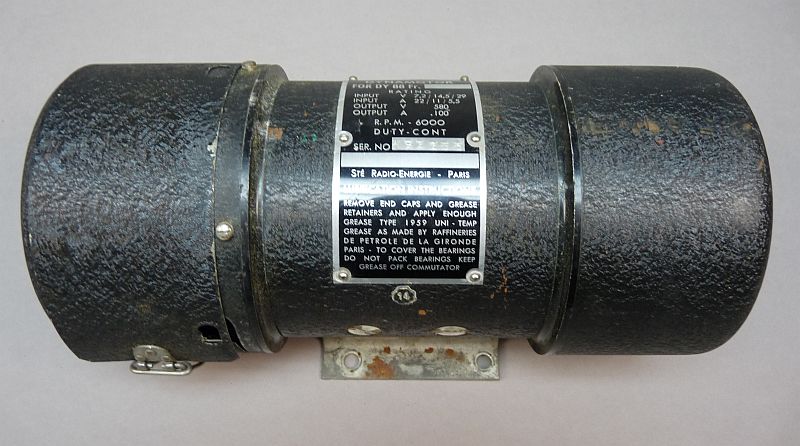

Dynamotor DY 88 Fr. – Originele US Army Signal Corps hoogspanningsomvormer (Radio-Énergie, Parijs)
Deze originele DY 88 Fr. dynamotor is een militaire hoogspanningsomvormer, geproduceerd door Sté Radio-Énergie (Parijs) voor de US Army Signal Corps. De dynamotor werd toegepast in militaire radio-installaties om vanuit een lage accuspanning de hoge anodespanning voor radiobuizen op te wekken.
Dankzij de robuuste constructie en het karakteristieke werkingsprincipe is dit een interessant verzamelobject voor liefhebbers van militaire communicatieapparatuur, vintage radio’s en elektromechanische techniek.
Technische specificaties
| Eigenschap | Specificatie |
|---|---|
| Type | DY 88 Fr. Dynamotor |
| Fabrikant | Sté Radio-Énergie – Parijs |
| Toepassing | US Army Signal Corps |
| Ingangsspanning | 7,2 V / 14,5 V / 29 V DC |
| Ingangsstroom | 22 A / 11 A / 5,5 A |
| Uitgangsspanning | 580 V DC |
| Uitgangsstroom | 100 mA |
| Toerental | 6000 RPM |
| Bedrijfswijze | Continuous Duty (continu bedrijf) |
| Serienummer | 192235 |
Werking
Een dynamotor combineert een gelijkstroommotor en een gelijkstroomgenerator op één as. De motor wordt gevoed met een lage accuspanning (7,2 V, 14,5 V of 29 V DC) en drijft intern een generator aan die een stabiele 580 Volt gelijkspanning levert voor de voeding van radiobuizen.
Voordat transistor- en schakelende voedingen beschikbaar waren, vormden dynamotors de standaard voedingsoplossing voor militaire radiozenders en ontvangers.
Kenmerken
- Origineel militair exemplaar.
- Geschikt voor 7,2 V, 14,5 V en 29 V voedingssystemen.
- Levert 580 V DC bij maximaal 100 mA.
- Robuuste metalen behuizing met originele typeplaat.
- Industriële kwaliteit, ontworpen voor continu gebruik.
- Authentiek verzamelobject voor militaire radioapparatuur.
Toestand
Gebruikte militaire surplus. De dynamotor vertoont normale gebruikssporen passend bij de leeftijd. Zie de foto’s voor de cosmetische staat. De werking is niet getest tenzij anders vermeld.
Interessant voor
- Verzamelaars van WWII en Cold War communicatieapparatuur
- Restauratie van militaire radio’s
- Vintage elektronica
- Musea en technische collecties
- Decoratie of educatieve demonstraties van historische elektromechanica
Een bijzonder en steeds moeilijker te vinden origineel onderdeel uit de geschiedenis van militaire radiocommunicatie.
F-58
